التوجيه البارد الدقيق في أفضل حالاته.
آلة الرأس على البارد سداسية المحطات هي نوع من المعدات المستخدمة في معالجة المعادن، وتستخدم بشكل أساسي لتشكيل الأسلاك المعدنية في مثبتات مختلفة من خلال ختم متعدد. فيما يلي مقدمة مفصلة لماكينة التشكيل على البارد سداسية المحطات:
آلة التشكيل على البارد ذات الست محطات هي آلة تشكيل على البارد متعددة المحطات يمكنها إكمال عمليات متعددة في عملية واحدة، وتقليل النقل الوسيط ووقت الانتظار، وتحسين كفاءة الإنتاج بشكل كبير. إنها مناسبة للإنتاج على نطاق واسع ومتطلبات الإنتاج العالي، خاصة لإنتاج أدوات التثبيت ذات الأشكال الخاصة المختلفة.
 |
 |
 |

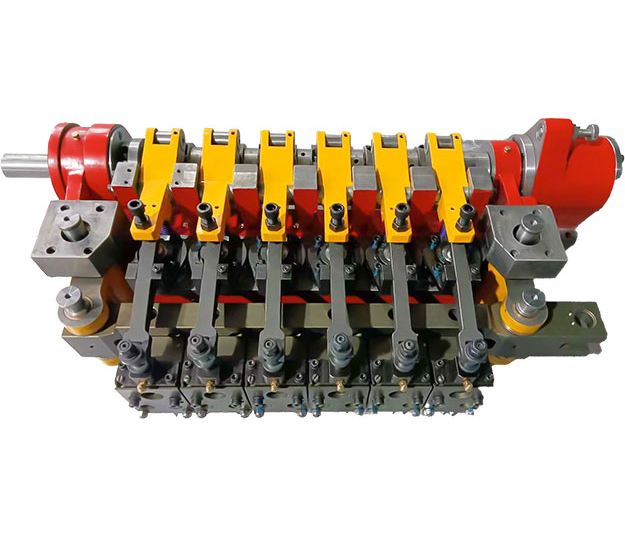

تتكون ماكينات الختم على البارد سداسية المحطات عادةً من عدة محطات، كل منها مزودة بقالب وجهاز ضغط محدد. ويتمثل مبدأ عملها في تشكيل الأسلاك المعدنية تدريجيًا في أدوات التثبيت المطلوبة من خلال سلسلة من عمليات الختم. وتشمل الخطوات المحددة القطع، والختم المتعدد والتشكيل، وأخيرًا تشكيل قفل كامل.
 |
 |
 |
| الطراز | الوحدة | XBPP-66S | XBP-86S | XBP-106S | XBP-136L | XBP-136LLL | XBP-166S | XBP-206L | XBP-256L |
| محطة الحدادة | لا. | 6 | 6 | 6 | 6 | 6 | 6 | 6 | 6 |
| قوة التشكيل | كجم | 50,000 | 90,000 | 110,000 | 140,000 | 140,000 | 230,000 | 390,000 | 500,000 |
| المحرك الرئيسي | كيه دبليو | 18.5 | 22 | 30 | 45 | 45 | 75 | 90 | 132 |
| طول الساق الفارغة | مم | 15-75 | 15-80 | 15-110 | 20-160 | 20-200 | 25-160 | 25-200 | 50-250 |
| الحد الأقصى لقطر القطع | مم | Φ10 | Φ13 | Φ16 | Φ21 | Φ21 | Φ26 | Φ30 | Φ36 |
| الحد الأقصى لطول القطع | مم | 100 | 100 | 135 | 190 | 240 | 190 | 240 | 320 |
| نطاق السرعة | جهاز كمبيوتر/دقيقة | 110-180 | 90-150 | 85-140 | 60-100 | 55-90 | 55-95 | 40-70 | 40-80 |
| قالب القطع. | مم | Φ32*45ل | Φ42*60 لتر | Φ52*75 لتر | Φ58*80 لتر | Φ58*80 لتر | Φ74*105 لتر | Φ94*130 لتر | Φ109*150 لتر |
| القالب المثقوب | مم | Φ40*90 لتر | Φ45*115لتر | Φ53*115ل | Φ60*130 لتر | Φ60*130 لتر | Φ75*185لتر | Φ90*215 لتر | Φ120*270لتر |
| القالب الرئيسي | مم | Φ50* 120 لتر | Φ60* 120 لتر | Φ75* 135 لتر | Φ94*190ل | Φ94*240 لتر | Φ108*200 لتر | Φ125*240 لتر | Φ148*300 لتر |
| ضربة المنزلق الرئيسي | مم | 140 | 150 | 190 | 270 | 320 | 280 | 345 | 446 |
| السكتة الدماغية | مم | 26 | 26 | 26 | 30 | 40 | 35 | 46 | 50 |
| السكتة الدماغية | مم | 85 | 85 | 110 | 160 | 210 | 165 | 220 | 280 |
| درجة الموت | مم | 64 | 80 | 94 | 110 | 110 | 129 | 140 | 160 |
| قطر البرغي القابل للتطبيق | مم | 3-6 | 5-8 | 6-10 | 8-13 | 8-13 | 10-16 | 12-20 | 16-26 |
| الوزن التقريبي | تون | 16 | 20 | 24 | 38 | 42 | 56 | 80 | 150 |
| الحد الأقصى لقطر الحدادة على الرأس | مم | Φ14 | Φ18 | Φ22 | Φ25 | Φ25 | Φ32 | Φ44 | Φ50 |
تشمل المعلمات الفنية لماكينة التدوير على البارد ذات الست محطات قوة الضغط، وقطر القص، وما إلى ذلك. تختلف النماذج المختلفة لآلات الكبس على البارد في هذه المعلمات. على سبيل المثال، تتراوح قوة الضغط لماكينة الرأس على البارد سداسية المحطات اللولبية من سلسلة ZZYP من 70,000 كجم إلى 210,000 كجم، ويتراوح قطر القص من Ø11 مم إلى Ø18 مم. تُستخدم هذه الماكينات على نطاق واسع في إنتاج أدوات التثبيت مثل البراغي والصواميل، وهي مناسبة للعديد من الصناعات مثل السيارات والبناء والآلات.
 |
 |
كفاءة عالية: يمكن إكمال عمليات متعددة في عملية واحدة، مما يقلل من النقل الوسيط ووقت الانتظار.
دقة عالية: يمكن ضمان دقة الأبعاد وجودة سطح الأجزاء من خلال التحكم الدقيق في القالب والضغط.
توفير المواد: تتميز عملية الرأس على البارد نفسها بمعدل استخدام عالٍ للمواد، مما يقلل من توليد النفايات.
توفير الطاقة وحماية البيئة: استهلاك منخفض للطاقة، مما يقلل من استهلاك الطاقة والتلوث البيئي.
تعدد الاستخدامات: يمكن تجهيزها بمجموعة متنوعة من القوالب للتكيف مع إنتاج أجزاء مختلفة الأشكال والأحجام.
